PCI, CPU Socket Tester

FULL SET VON CPU SOCKET TESTER FÜR LAPTOP

Die zwei Generationen, die drei Generationen, die fünf Generationen, AMD638, 989, MIN, DDR3, DDR4

Anmeldung zum Download: * Bedienungsanleitung herunterladen

Produktinformationen

Laptop Mainboard DDR4 RAM-Speicher Slot Diagnostic Analyzer Tester Card mit LED

Artikel Zustand:

Neu

Teilbeschreibung:

1pcs * DDR4 DDR 4 RAM Speicher Slot Tester mit LED-Anzeige

Teilnummer:

DDR4 RAM Tester Card Unterstützung für alle Inter- und AMD-Speicher-Ablagefach

Teil Info1:

Größe: 68 x 40 x 28mm

Teil Info2:

Offene oder Kurzschluss- oder Datenleitung prüfen

Teil Info3:

* Ausgeschlossen 3.3V CR2032 Batterie

Produktgewicht:

15g

Produktinhalt

Laptop Mainboard Board DDR4 RAM Memory Slot Tester.

Durch den Prozess des Startens und Lesens des RAM-Speichers, könnte die Fehler in der Mutter-Board-Schaltung zur weiteren Reparatur anzeigen.

Der Fehler könnte durch das LED-Licht reflektiert werden, die offene Schaltung oder Kurzschluss oder Datenleitung und Adressleitung anzeigen.

Verwendung:

Installieren Sie die 3.3v (CR2032) Batterie auf dem Tester, Mainboard braucht nicht zu schalten, drücken Sie die Taste des Testers.

Wenn die LEDs alle Licht auf und die Helligkeit sind alle gleich, das Signal ist in Ordnung, es gibt kein Problem.

Kein Licht Oder schwaches Lichtsignal gibt es Problem, sollten Sie sich auf Zeichenanzeige neben dem LED-Licht beziehen.

Melden Sie sich an, um Folgendes herunterzuladen: * Vollständiger Code des Diagnosekarten-Benutzerhandbuchs

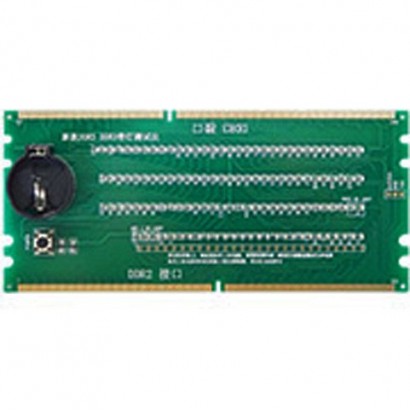

Desktop-PC-Motherboard DDR2 DDR3 RAM-Speichersteckplatz / LED-Diagnose-Analysator-Tester-Karte

LGA775 Dummy Loading Board Testkarte CPU-Sockeltester

Produktinformationen

Desktop PC Motherboard DDR4 RAM Speicher Slot Reparatur Tester Karte mit LED

Artikel Zustand:

Neu

Teilbeschreibung:

1pcs * DDR4 DDR 4 RAM Speicher Slot Tester mit LED-Anzeige für Desktop-PC Computer

Teilnummer:

PC Computer DDR4 RAM Testing Card

Teil Info1:

Größe: 130mm Länge x 45mm Höhe

Teil Info2:

Offene oder Kurzschluss- oder Datenleitung überprüfen

Teil Info3:

* Ausgeschlossen 3.3V CR2032 Batterie

Produktgewicht:

30

Produktinhalt

DDR4 beleuchtete Testkarte unterstützt INTEL, AMD alle Mainboards DDR4 Schnittstelle, kann schnell und genau testen Sie das Mainboard verschiedene Daten und Adresslinien offen, kurz, verwenden Sie helle LED auf und aus, um anzuzeigen, dass jeder Bus und ein Steuersignal, ersetzt die traditionelle Methode der individuell gemessenen mit einem Multimeter, einfach zu bedienen, intuitiv, es ist ein unverzichtbares Werkzeug für die Aufrechterhaltung von Computer-Motherboard.

Gebrauchsanweisung:

1, wird mit einer Batterie ausgestattet (CR2032,3V) Einfügen des Batteriehalters und der Testkarte wird in das entsprechende Modell des Mainboards, der Mainboard Plug in CPU, drücken Sie den Schalter auf der Testkarte, Sie können den offenen Teil des Motherboard-Speichers, Kurzschlussfehler, wie eine Lampe nicht beleuchtet, überprüfen, ob die CPU-Sockel und Speicherschlitze offen oder kurz vor Erde. Wenn ein besonderes helles Licht, müssen Sie überprüfen, ob die Lampe kurz an die Macht.

2 kann der tester auch eine falsche lastwiderstandskarte sein.

Vorsichtsmaßnahmen:

1 nach wiederholtem gebrauch die tester-dimmung, da die tester-batteriespannung nicht ausreicht, bitten sie den benutzer, die batterie zu ersetzen.

2, verschiedene signale dieses testers, weil verschiedene hersteller und chipsatz mainboard-design, kann es einen anderen teil des signals zeigen, wartungspersonal mit der gleichen steuerplatine kann fehler bestimmen.

Neue Laptop DDR3 Lampen Testanleitung

Produktsynopsis:

Dieses Produkt für eine Generation Notebook DDR3-Testlampe upgraden das Produkt, Produkt umfassende Unterstützung Laptop vor und rücken Schnittstelle, es ist, LEDs Licht und zerstören Daten, um die Signale der öffnenden Adressleitungen mit Kurzschluss, anstatt traditionell mit einem Multimeter-Messverfahren für sie ein nach dem anderen, um es nicht eingeschaltet, nicht zeigen, lesen Sie nicht den Fehler des Speichers und so auf dem Mainboard, Wartung ist ein wesentliches Werkzeug Notebook-Computer-Mutter.

Anleitung:

1 mit der 3,3 V in der Testerbatterie (CR2032) das entsprechende Notebook Mainboard bzw. von DDR3-Speicher jeden Slot einsetzen, Mainboard hat keinen Strom, die helle und helle Lampenprüfung konsistent, Signalleitungen, die normal, wenn die hellen Lichter oder sehr hell, anzeigen, dass dieses Signal offene Kurzschlussfehler haben, mit einem Multimeter, um den Fehlerpunkt weiter zu definieren. (anmerkung: alle arten von signalen, weil der prüfer in jedem der auftragnehmer das mainboard-design und den verschiedenen chipsatz, ein teil des signals kann zeigen, dass die verschiedenen, bitte wartungspersonal mit der gleichen motherboard control richter fehler.)

2, speicherstift das entsprechende signal in der folgenden liste:

204-PIN SO-UDIMM PINOUT

204-Pin SO-UDIMM Front

204-Pin SO-UDIMM Zurück

Pinguin

Symbol

Pinguin

Symbol

Pinguin

Symbol

Pinguin

Symbol

Pinguin

Symbol

Pinguin

Symbol

Pinguin

Symbol

Pinguin

Symbol

1

VREFQ

53

DQ19

105

VDD

157

DQ42

2

VSS

54

VSS

106

VDD

158

DQ46

3

VSS

55

VSS

107

A10-AP

159

DQ43

4

DQ4

56

DQ28

108

BASIS

160

DQ47

5

DQ0

57

DQ24

109

BA0

161

VSS

6

DQ5

58

DQ29

110

/RAS

162

VSS

7

DQ1

59

DQ25

111

VDD

163

DQ48

8

VSS

60

VSS

112

VDD

164

DQ52

9

VSS

61

VSS

113

/WC

165

DQ49

10

/DQS0

62

/DQS3

114

/S0

166

DQ53

11

DMD

63

DM3

115

/(CAS)

167

VSS

12

DQS0

64

DQS3

116

O

168

VSS

13

VSS

65

VSS

117

VDD

169

/DQS6

14

VSS

66

VSS

118

VDD

170

DM6

15

DQ2

67

DQ26

119

A13

171

DQS6

16

DQ6

68

DQ30

120

ODT1

172

VSS

17

DQ3

69

DQ27

121

/S1

173

VSS

18

DQ7

70

DQ31

122

NZ

174

DQ54

19

VSS

71

VSS

123

VDD

175

DQ50

20

VSS

72

VSS

124

VDD

176

DQ55

21

DQ8

73

CKE0

125

PRÜFUNG

177

DQ51

22

DQ12

74

CKE1

126

VREFCA

178

VSS

23

DQ9

75

VDD

127

VSS

179

VSS

24

DQ13

76

VDD

128

VSS

180

DQ60

25

VSS

77

NZ

129

DQ32

181

DQ56

26

VSS

78

A15

130

DQ36

182

DQ61

27

/DQS1

79

BASIS

131

DQ33

183

DQ57

28

DM1

80

A14

132

DQ37

184

VSS

29

DQS1

81

VDD

133

333

VSS

185

VSS

30

/ERGEBNIS

82

VDD

134

VSS

186

/DQS7

31

VSS

83

A12VBC

135

/DQS4

187

DM7

32

VSS

84

A11

136

DM4

188

DQS7

33

DQ10

85

A6

137

DQS4

189

VSS

34

DQ14

86

A7

138

VSS

190

VSS

35

DQ11

87

VDD

139

VSS

191

DQ58

36

DQ15

88

VDD

140

DQ38

192

DQ52

37

VSS

89

A8

141

DQ34

193

DQ59

38

VSS

90

A4

142

DQ39

194

DQ53

39

DQ16

91

A5

143

DQ35

195

VSS

40

DQ20

92

A6

144

VSS

196

VSS

41

DQ17

93

VDD

145

VSS

197

SA0

42

DQ21

94

VDD

146

DQ44

198

/EVENT

43

VSS

95

A3

147

DQ40

199

VDDSPD

44

VSS

96

A2

148

DQ45

200

SDA

45

/DQS2

97

A1

149

DQ41

201

ANHANG

46

DM2

98

A0

150

VSS

202

SCL

47

DQS2

99

VDD

151

VSS

203

VTT

48

VSS

100

VDD

152

/DQS5

204

VTT

49

VSS

101

CK0

153

DM5

50

DQ22

102

CK1

154

DQS5

51

DQ18

103

/CK0

155

VSS

52

DQ23

104

/CK1

156/DQ

VSS

PCI-Motherboard-Diagnosekarte 4-Bit-Computerfehler-Diagnosekarte

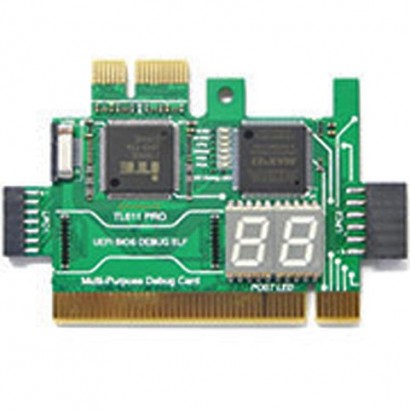

PCI PCIE LPC MiniPCI-E Analyzer Typ A Diagnose Karte KQCPET6-V8 für PC Laptop Tester

KQCPET6-V8

Anmeldung zum Download: Software herunterladen Tutorials Video benutzen

Highlights

? Passend für Desktop-Computer und Laptop.

? Eine fortschrittliche Computer Mainboard CPU ram Hardware Diagnose Testkarte mit Mainboards Stabilität Test Funktion

? Neueste 4-in-1 Version mit LCD-Panel-Erweiterungsstecker

? Ein extra schönes Merkmal der schnellen Prüfung der Computersystemstabilität

? Kann mit/ohne CPU/RAM an Bord arbeiten

? Kommen Sie mit extra Methode (QG-Diagnose) der Prüfung der Computer neben der traditionellen Bios POST-Codemethode

? Ideal für Vor-Ort-Techniker, Computer-Admin und Heim / Büro persönliche Anwendungen

? Erlaubt den Benutzern, die Hardwarefehler zu testen + die Arbeitsstabilität des Computers in einer Minute zu testen

Spezifikationen

? Dies ist ein fortschrittliches PC-Gerät, das in der Lage ist, die PC-Computer mit verschiedenen Arten von CPUs zu testen, einschließlich ALL Reihe von vorherigen und neuesten Intel / AMD / Cyrix CPUs

? Es kann die Komponenten von Computer-Mainboard arbeiten oder nicht und testen Sie die Initialisierung der Systemhardware, wie: System Chipset, CPU Initialisierung und Registrierung, HDD-Controller, System Cache, Extended Memory RAM, Keyboard/Mouse Controller, Sound und LAN-Controller, Videospeicher und Controller etc

Was ist in der Box

? 1 x Hauptdiagnose Karte

? 1 x USB Netzkabel

? 1 x MiniPCI-E PCB. für Laptop

? 1 x Campal EC Kabel

? 1 x LPC Fly Line

? 1 x Englisches Handbuch

Anmerkung

? Bitte beachten Sie, dass es für PCI Slot, PCIE, LPC und MiniPCIE geeignet ist

? Stecken Sie keine PCI-E-Schnittstelle an PCI oder AGP oder einen anderen NON-PCI-E-Slot, es wird die Diagnosekarte oder den Computer beschädigen, wenn die Stromversorgung auf
